一體化孔板流量計工作原理
一體化孔板流量計應用范圍特別廣泛,在關閉管道的流量測量中各種工具都有應用,如流體方面:單相、混相、潔凈、臟污、粘性流等;工作狀況方面:常壓、高壓、真空、常溫、高溫、低溫等;管徑方面:從幾mm到幾m;流動條件方面:亞音速、音速、脈動流等。它在各工業部門的用量約占流量計全部用量的1/4~1/3。
在氣體的流動管道上裝有一個節流裝置，其內裝有一個孔板，中心開有一個圓孔，其孔徑比管道內徑小，在孔板前燃氣穩定的向前流動，氣體流過孔板時由于孔徑變小，截面積收縮，使穩定流動狀況被打亂，因而流速將發生變化，速度加快，氣體的靜壓隨之降低，于是在孔板前后產生壓力下降，即差壓（孔板前截面大的地方壓力大，通過孔板截面小的地方壓力小）。
差壓的大小和善體流量有確定的數值關系，即流量大時，差壓就大，流量小時，差壓就小。流量與差壓的平方根成正比。
一體化孔板流量計是根據安裝于管道中流量檢驗件產生的差壓,已知的流體條件和檢驗件與管道的幾何尺寸來計較流量的儀表。

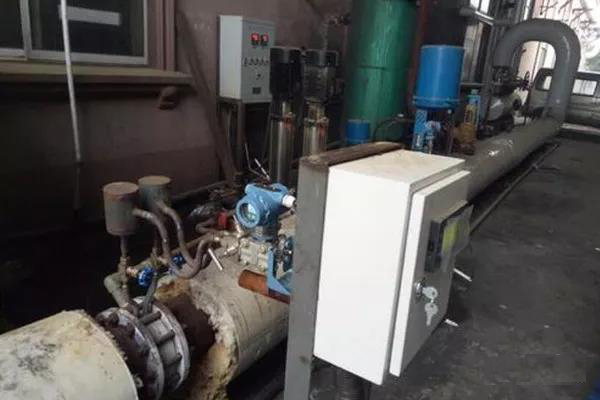

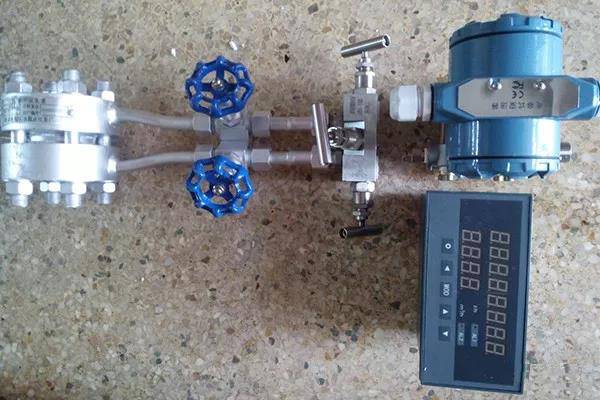

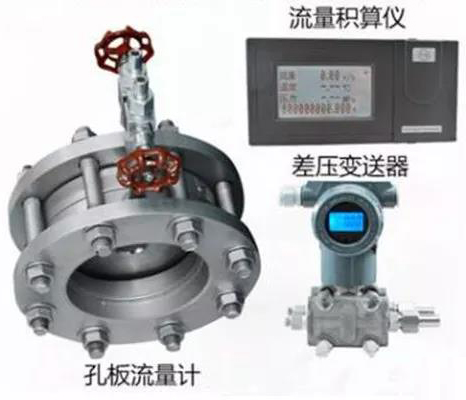

一體化孔板流量計由一次裝置（檢驗件）和二次裝置（差壓轉換和流量顯示儀表）組成。通常以檢驗件形式對一體化孔板流量計分類,如孔板流量計、文丘里流量計、均速管流量計等。
二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化（系列化、通用化及標準化）程度很高的、種類規格龐雜的一大類儀表,它既可測量流量參數,也可測量其它參數（如壓力、物位、密度等）。
一體化孔板流量計的檢驗件按其作用原理可分為:節流裝置、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。
檢驗件又可按其標準化程度分為二大類:標準的和非標準的。
所謂標準檢驗件是只要按照標準文件設計、制造、安裝和應用,無須經實流標定即可確定其流量值和估算測量誤差。
非標準檢驗件是成熟程度較差的,尚未列入國際標準中的檢驗件。
一體化孔板流量計是一類應用非常廣泛的流量計,在各類流量儀表中其應用量占居*位。近年來,由于各種新型流量計的問世,它的應用量百分數逐漸下降,但目前仍是非常重要的一類流量計。
優點:
（1）應用非常多的孔板式流量計結構牢固,性能穩定可靠,應用壽命長;
（2）應用范圍廣泛,至今尚無任何一類流量計可與之相比擬;
（3）檢驗件與變送器、顯示儀表分別由不同廠家生產,便于規模經濟生產。
缺點:
（1）測量精度普遍偏低;
（2）范圍度窄,一般僅3:1~4:1;
（3）現場安裝條件要求高;
（4）壓損大（指孔板、噴嘴等）。
