一體化孔板流量計安裝要求

安裝要求

節流裝置的安裝和適用于下列管段和管件有關：節流件上游側*一阻力件、*二阻力件，節流件下右側*一阻力件，從節流件上游*二阻力件到下游*一阻力件之間的管段以及差壓訊號管路等。

管道條件

（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

（3）為保證流體的流動在節流件前 1D 出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以直管段必須是圓的，而且對節流件前 2D 范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

（A）節流件前 OD，D/2， D， 2D4 個垂直管截面上，以大至相等的角距離至少分別測量 4 個管道內徑單測值，取平均值 D。任意內徑單測量值

與平均值之差不得超過± 0.3%。

（B）在節流件后，在 OD 和 2D 位置用上述方法測得 8 個內徑單測值，任

意單測值與 D 比較，其*大偏差不得超過± 2%。

2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比 β有關，見表 1（β =d/D, d 為孔板開孔直徑， D 為管道內徑）。

（4）節流件上游側*一阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和 β =0。7（不論實際 β值是多少）取表一所列數值的 1/2。

（5）節流件上游側為敞開空間或直徑≥ 2D 大容器時，則敞開空間或大容器與節流件之間的直管長不得小于 30D（ 15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表 1 上規定的*小直管段長 1 外，從敞開空間到節流件之間的直管段總長也不得小于 30D（ 15D）。

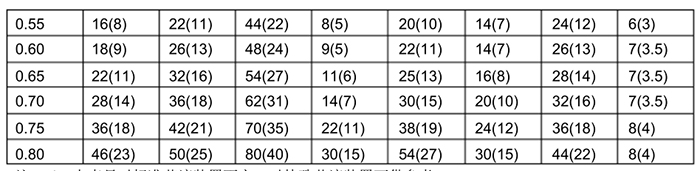

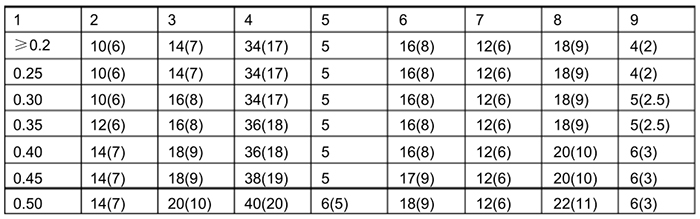

節流件上下游側的*小直管段長度表

注：

1、上表只對標準節流裝置而言，對特殊節流裝置可供參考

2、列數系為管內徑 D 的倍數。

3、上表括號外的數字為“附加相對*限誤差為零”的數值，括號內的數字為“附加相

對*限誤差為± 0.5%”的數值。即直管段長度中有一個采用括號內的數值時，流量測

量的*限相對誤差 τ Q/Q。應再算術相加 0.5%亦即（ τ Q/Q+0.5）%

4、若實際直管段長度大于括號內數值，而小于括號外的數值時，需按“附加*限相對

誤差為 0.5%”處理。

（1）直流件安裝在管道中，其前端面必須與管道軸線垂直，允許的*大不垂直度不

得超過± 1°。

（2）節流件安裝在管道中后，其開孔必須與管道同心，其允許的*大不同心度 ε 不

得超過下列公式計算結果 : ε≤0.015D（ 1/ β-1 ）。

（3）所有墊片不能用太厚的材料，*好不超過 0.5mm，墊片不能突出管壁內否則可

能引起很大的測量誤差。

（4）凡是調節流量用的閥門，應裝在節流件后*小值管段長度以外

（5）節流裝置在工藝管道上的安裝，必須在管道清洗吹掃后進行。

（6）在水平或傾斜管道安裝的節流裝置的取壓方式。

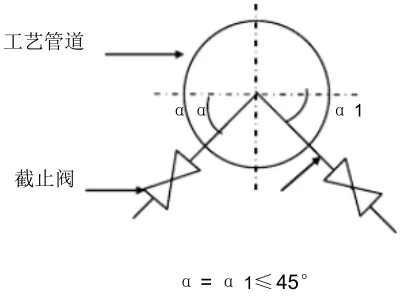

一、被測流體為液體時，為防止氣泡進 工藝管道入導壓管，取壓口應處于工藝管道中心線下偏≤45°的位置上，正負取壓口處于與管道對稱位置時，兩者應在同一水平面上（如下圖）。

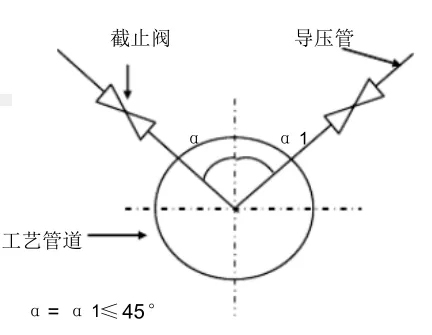

二、被測流體為氣體時，為防止液體截止閥導壓管（冷凝液）進入導壓管，取壓口應處工藝管道中心管道上方線上插≤ 45°的位置，正負取壓口處于與管道對稱位置時，兩者應在同一水平線上（見下圖）。

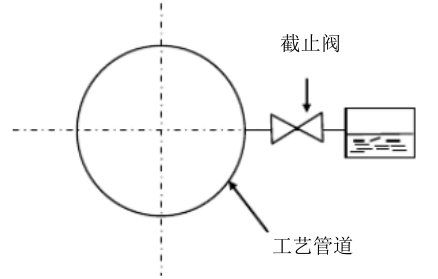

三、被測流體為蒸汽時，應保證冷凝器中冷凝液面恒定和正負導壓管上的冷凝面高度一致，正負壓口處于與管道對稱位置時，兩者應在同一水平面上（見下圖）。

上述三種取壓口的安裝量式，均可與管道對稱和管道的同一側進行安裝。

（7）安裝節流裝置的管道處于垂直時，冷凝器應處于同一水平位置上，這樣可以消除因取壓孔位置高度不同而引起的測量誤差。

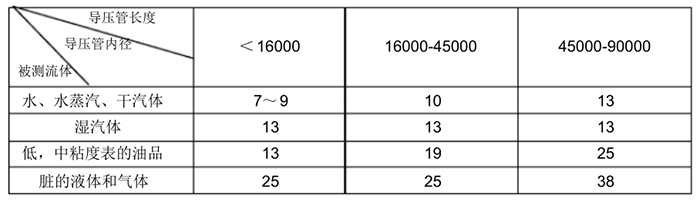

（8）導壓管應按被測流體的性質和參數使用耐壓，耐腐蝕的材質制造，其內徑不得小于 6 ㎜長度*好在 16M之內，視被測流體性質而安，不同長度下的*小內徑（見下表）。

（9）安裝差壓信號 按 1：10 傾斜度敷設。

安裝方式

測量液體：測量液體流量時工藝管道水平安裝，差壓變送器的位置放出空氣處于節流裝置下方時，取壓口應在節流裝置的水平中心軸線下偏45°角引出，這樣可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器。

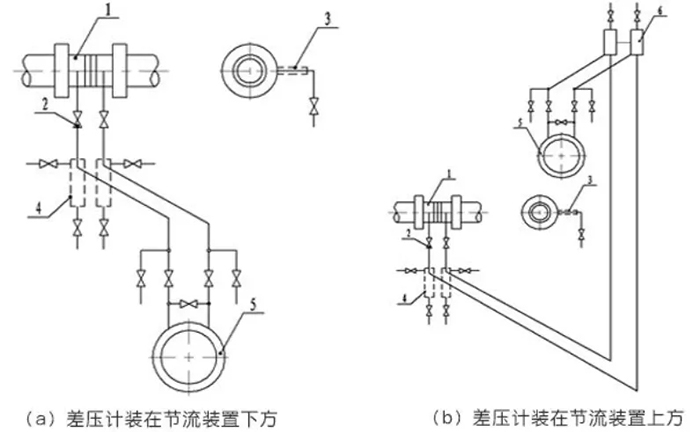

測量水蒸汽：測量蒸汽流量時，安裝方式一般為差壓變送器低于、高于節流裝置兩種。取壓口位置應附合上述安裝要求，并在導壓管制高點處裝上放氣閥和氣體收集器。

測量氣體：測量介質為清潔的氣體流量時，安裝方式一般為差壓變送器高于、低于節流裝置兩種取壓口位置應符合上述安裝要求，當差壓變送器低于節流裝置時，導壓管必須向下彎至差壓變送器，并在*低處裝置放水閥和沉積器。

測量腐蝕性液體和氣體：測量腐蝕性的液體和氣體流量時，取壓口應附合上述安裝要求，不論管道是水平安裝或垂直安裝，差壓變送器高于或低于節流裝置，均必須在差壓變送器和節流裝置之間的隔離器，并在隔離器至差壓變送器的管路內填充隔離液，使被測流體不能與差壓變送器接觸，以免破壞差壓變送器的正常工作性能。
